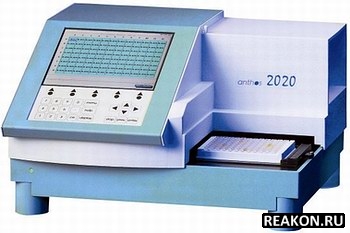

Ридер Антос 2020 со встроенным программным обеспечением

Anthos Reader 2020 without Disk Drive, ADAP+

Микропланшетный ридер Anthos 2020 предназначен для использования в in vitro диагностике. Программное обеспечение ридера представляет собой новую ступень в отношении гибкости, спектра возможностей оценки теста и простоты использования.

Фотометр имеет встроенный компьютер и экран, отображающий каждый этап работы и облегчающий конструирование тестов и их проведение.

Anthos 2020 подключается к обычному IBM-совместимому компьютеру для интеграции в лабораторную информационную систему.

Возможности Anthos 2020 позволяют проводить различные колориметрические измерения (по конечной точке и кинетические) и оценки тестов.

Tехнические характеристики и условия эксплуатации прибора

Напряжение питания 180-250 Вольт Частота питающей сети 47-63 Гц

Окружающая температура при эксплуатации 15-30°С

Размеры: 35 см Х 26 см Х 43 см

Вес: 9,2 кг

Относительная влажность 15-85%

Рабочий диапазон длин волн 400 - 750 нм

Точность длины волны <2 нм (обусловлена фильтром)

Диапазон измерения - 0.000 - 3.300 ед. ОП

Точность < 1% при 1 ед. ОП и ±0,005 ед.ОП

Воспроизводимость < 0,5% при 1 ед. ОП

Линейность < 0,5% в диапазоне 0.1 2.500 ед. ОП

Разрешающая способность 0,001 ед. ОП Скорость измерения планшетов • 45 сек. при одной длине волны • 90 сек. при двух длинах волн

Поставляемые фильтры - 405, 450, 492, 620 нм

Максимально возможное количество фильтров на борту одновременно - 8.

Возможна поставка любых дополнительных фильтров в диапазоне 400-750 нм.

Объём памяти:

• не меньше 50 программ

• не меньше 100 планшетов

• не меньше 50 калибровочных кривых

Заполнение планшетов

Параметры:

• Произвольное задание и размещение типа ячейки: Стандарт, Контроль, Бланк, Образец Тип заполнения планшетов

Параметры:

•Использование бланка: для планшета, ряда, колонки

•Направление заполнения: выбор горизонтального или вертикального направления заполнения планшета

•Стрипы контроля антигена: каждому образцу назначается контрольный образец, значение которого вычитается при расчете результатов, при этом можно задать расположение контрольного образца относительно опытного образца

•Количество повторов: автоматически устанавливает количество повторов всех образцов, бланков, контролей и стандартов в планшете. При этом задаются количество и направление повторов

Функции

• Одноволновое и двухволновое измерение

• Кинетическое измерение

• Программа статистической обработки результатов (среднее арифметическое, CV,%)

• Количественная оценка

• Качественная оценка

• Выбраковка повторов

• Переменные - если необходимо определить специальные переменные для расчетов (например, для задания лот-специфических факторов)

• Проверка достоверности теста

Дополнительные математические функции

Возможность ввода формул для расчёта с использованием следующих математических функций: +, -, х, /, ( ), <, >, =, %, XY, lgx, еx, Ln(x)

Результаты измерения

• Результаты измерения выводятся на экран после выполнения измерения

• Сохранение калибровочной кривой дает возможность расчета результатов в дальнейшем по существующему калибровочному графику и с поправочным коэффициентом на единственный стандарт

• Перерасчет результатов измерения (например, после удаления одной или нескольких ячеек) либо по тому же протоколу, либо по любому другому

Количественная оценка результатов измерения.

Данный метод позволяет получать значение концентрации образца по калибровочной кривой, рассчитанной с использованием различных регрессий:

• Линейная регрессия - необходимо минимум 2 стандарта

• От точки к точке - необходимо минимум 2 стандарта

• Кубические сплайны - необходимо минимум 3 стандарта

• 4-параметическая кривая - необходимо минимум 4 стандарта

• Максимальное число стандартов составляет 12

• Масштаб осей - выбор линейного или логарифмического масштаба осей

• Экстраполяция - концентрация образцов с результатами измерения выше/ниже, чем у высшего/низшего стандарта, может быть рассчитана с использованием только математических методов. Экстраполяция может быть проведена максимально до 40% от разницы между концентрациями верхнего и нижнего стандарта, составляющей 100%

Качественная оценка результатов измерения

• Обычный - Позволяет запрограммировать до 4 независимых порогов (значений cutoff) и сформировать до 5 групп результатов

• Авторазбивка - Позволяет запрограммировать верхний и нижний пороги, а затем произвести автоматическую разбивку диапазона между ними заданием 2-10 равноудаленных порогов

• Процентная разбивка - Верхний и нижний пределы программируются в виде cut-off. Результаты измерения образцов распечатываются также в процентном виде

• Значения cutoff - Задание значений cutoff для результатов измерения

Выбраковка повторов

• Ввод одного или нескольких условий, которым должен удовлетворять повтор для избежания выбраковки.

Действительность теста (контроль качества) Если заданное условие не выполняется, то весь тест считается недействительным.

Параметры:

• Выбор базового значения (результат измерения либо результат относительного расчета) для расчетов

• Ввод одного или нескольких условий, которым должен удовлетворять тест, чтобы считаться действительным

Распечатка и сохранение теста в памяти ридера

Фотометр совместим с различными типами принтеров - матричными, струйными и лазерными. После каждого измерения по запрограммированному протоколу теста в памяти прибора сохраняются

• идентификационный номер

• все параметры теста

• заполнение планшет

• результаты измерения

• результаты расчётов: калибровочная кривая, значения стандартов, значения контролей, значения образцов

Возможны следующие операции с введёнными тестами: • сохранение • редактирование • копирование • удаление
